ptc自恢復保險絲在網絡電視轉換器的應用方案
網絡電視轉換器是收看網絡電視的必須要的設備，現在越來越受到年輕人的青睞，但因?yàn)槭峭ㄟ^同軸電纜傳送網絡信號，是遠距離的通訊，所以在應用中存在安裝接線錯誤、短路、ESD損傷、感應高壓損傷、雷電損傷等安全問題，需要設計過流保護、過壓保護，以確保網絡電視轉換器設備的使用壽命和可靠性。
而在各種保護電路中，元件最少、成本最低、可靠性最高的保護電路，那就是PTC自恢復保險絲元件以及PTC與壓敏電阻或TVS管配合的電路。

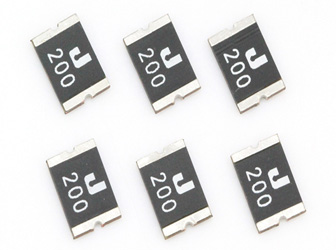

PTC自恢復保險絲又叫萬次保險絲或自復位過流保護器、也叫高分子聚合開關。 一般情況下，一個PTC過流保護器與一個壓敏電阻或TVS管配合即可。在網絡電視轉換器進線端口串聯一個PTC后再并聯一個壓敏電阻或TVS，當有短路、高壓浪涌時，壓敏電阻或TVS管導通，大電流通過PTC，并使PTC的電阻值迅速變大至限流保護壓敏電阻或TVS管，從而保護整個系統電路，當斷電或故障消失后PTC自動恢復，變?yōu)榈碗娮璧恼９ぷ鳡顟B(tài)，此方案已通過長期應用與驗證，是目前最好的保護方案。（推薦閱讀：JDT自恢復保險絲在消毒碗柜的應用）
