600V 0.5A插件保險絲規格型號詳解
JFC品牌600V 0.5A插件保險絲對應型號為A600-500，為可恢復型保險絲，在電路中起過流保護作用，該型號保險絲屬快速熔斷型保險絲，該型號維持電流為0.5A，動作電流為1A，最大電壓為600V，最大電壓為3A，保險絲在動作時產生的功率為5W，當通過保險絲的電流為2.5A時，保險絲會在15S內發生動作，此刻料號的保險絲最小內阻為2.5Ω，上機焊接一小時后的內阻為7Ω。以上的數據我們都是針對在25℃的常溫下而言的。我們都知道保險絲在不同的工作環境環境中參數會受到影響，25℃是常溫下額定電流為0.5A，那么在40℃的溫度下，保險絲的維持電流僅為常溫下的88%即為0.44A；在50℃的溫度下，此料號的保險絲維持電流為腸胃下的80%即為0.4A；而當溫度升到60℃時，此溫度下的保險絲維持電流為常溫的71%即為0.355A；當溫度高達70℃時，此時保險絲的維持電流為常溫的66% 即為0.33A；而當工作溫度達到高溫85℃時，此時保險絲的維持電流僅為常溫狀態下的56%即0.28A，這個是高溫的工作環境，那么當工作環境溫度低于常溫，溫度在0℃時，此時保險絲的維持電流為常溫狀態下的120%即為0.6A；當工作環境溫度更低達到-20℃時，此時保險絲的維持電流為常溫狀態下的130%即0.65A；而當工作環境溫度達到-40℃的超低溫時，此時保險絲的維持電流為常溫狀態下的145%即0.725A。所以在進行選型時，我們要考慮板子的工作環境溫度來選型，從而能夠更準確的確定下型號。
A600-500插件保險絲提供分檔和分類的窄電阻范圍，符合RoHS，無鉛和無鹵素。此型號主要運用于線路中的二次過流保護功能：如中央辦公設備（CO）、客戶駐地設備（CE）、報警系統、機頂盒（STB）、IP語音（VOIP）、用戶線路接口電路（SLIC）等領域。
A600-500插件保險絲主要制作材料：鍍錫銅。鉛可焊性符合MIL-STD-202, Method 208E標準。此料號外形為方形直腳保險絲，具體尺寸規格為：寬度：18.2mm，高度：22.0MM，引腳長度為7.6mm，厚度為6.5mm，線徑引腳直徑為0.65mm。該料號包裝方式有袋裝，也有編帶，一般袋裝是500個一袋。

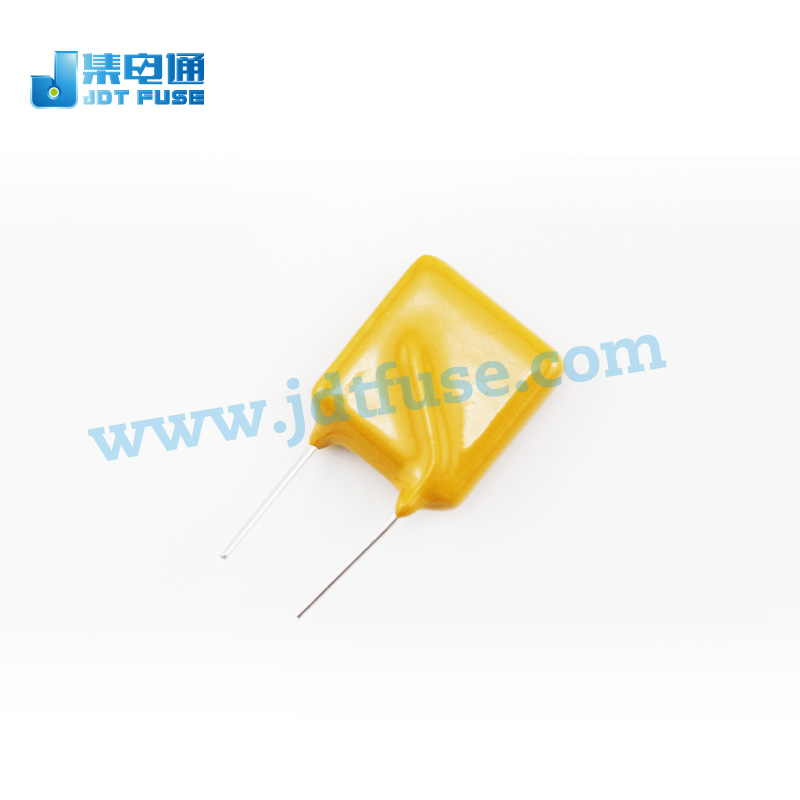

（A600插件保險絲實拍圖）
