50mA小電流SMD貼片保險絲常用規格型號
50mA貼片保險絲算是小電流SMD貼片保險絲，深圳集電通能做到50mA這么小電流的貼片保險絲有ASMD0603系列，ASMD0805系列，ASMD1206系列，ASMD1210系列這四個封裝，對應的型號分別為ASMD0603-005，ASMD0805-005，ASMD1206-005，ASMD1210-005，額定電流均為50mA，下面逐個料號詳細介紹。
ASMD0603-005絲印“-”，額定電流為50mA，觸發電流為0.15A，最大電流為20A，此料號的貼片保險絲能做到兩個電壓為15V常規電壓及9V特殊電壓，此料號貼片保險絲觸發時產生的功率為0.5W，當經過保險絲的電壓為0.25A時，保險絲觸發的時間為1.0S，此料號保險絲最小內阻為3.8Ω，上機焊接一小時后的最大電阻為30Ω，封裝尺寸為0603封裝：1.6mm*0.8mm。包裝方式為卷盤包裝，包裝數量為4000pcs/reel。此型號主要運營于手機和PDA、USB外圍設備、便攜式MP3和媒體播放器、IC VCC保護、移動互聯網設備（MID）等領域。
ASMD0805-005絲印“1”，額定電流為50mA，觸發電流為0.15A，最大電流為100A，此料號的貼片保險絲能做到兩個電壓為15V常規電壓及24V特殊電壓，此料號貼片保險絲觸發時產生的功率為0.5W，當經過保險絲的電壓為0.15A時，保險絲觸發的時間為0.5S，此料號保險絲最小內阻為1.5Ω，上機焊接一小時后的最大電阻為20Ω，封裝尺寸為0805封裝：2.0mm*1.2mm，0805系列的50mA貼片保險絲尺寸比0603系列要大，內阻上會比0805系列要小好多。所以在選型時，如果板子空間允許的情況下，一般會選擇尺寸稍微大一些，內需稍微小一些的0805系列保險絲。此顆料號的包裝方式為卷盤包裝，包裝數量為5000pcs/reel。此型號主要運營于手機和PDA、IC VCC保護、便攜式MP3和媒體播放器、機頂盒和HDMI、游戲機端口保護、USB外圍設備等領域。

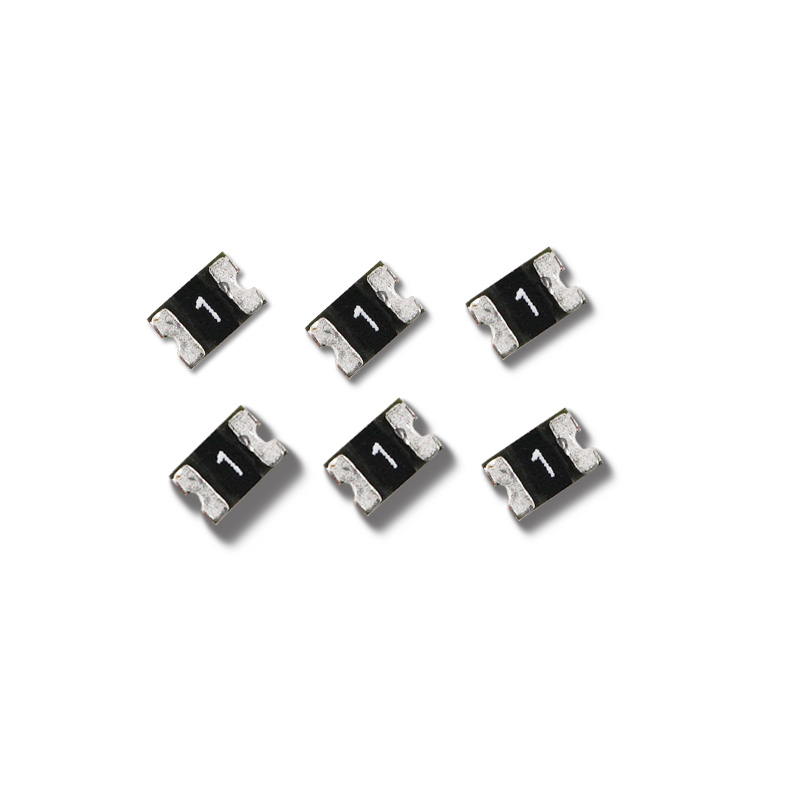

（ASMD0805-005 SMD貼片保險絲實拍圖）
ASMD1206-005絲印“JZ”，額定電流為50mA，觸發電流為0.15A，最大電流為100A，此料號的貼片保險絲能做到兩個電壓為60V常規電壓及24V特殊電壓，此料號貼片保險絲觸發時產生的功率為0.4W，當經過保險絲的電壓為0.25A時，保險絲觸發的時間為1.5S，此料號保險絲最小內阻為3.6Ω，上機焊接一小時后的最大電阻為50Ω，封裝尺寸為1206封裝：3.2mm*1.6mm。此顆料號的包裝方式為卷盤包裝，包裝數量為3500pcs/reel。此型號主要運營于電池PCM、游戲機端口保護、USB集線器，端口和外圍設備、光盤驅動器、機頂盒和HDMI、通用電子等領域。

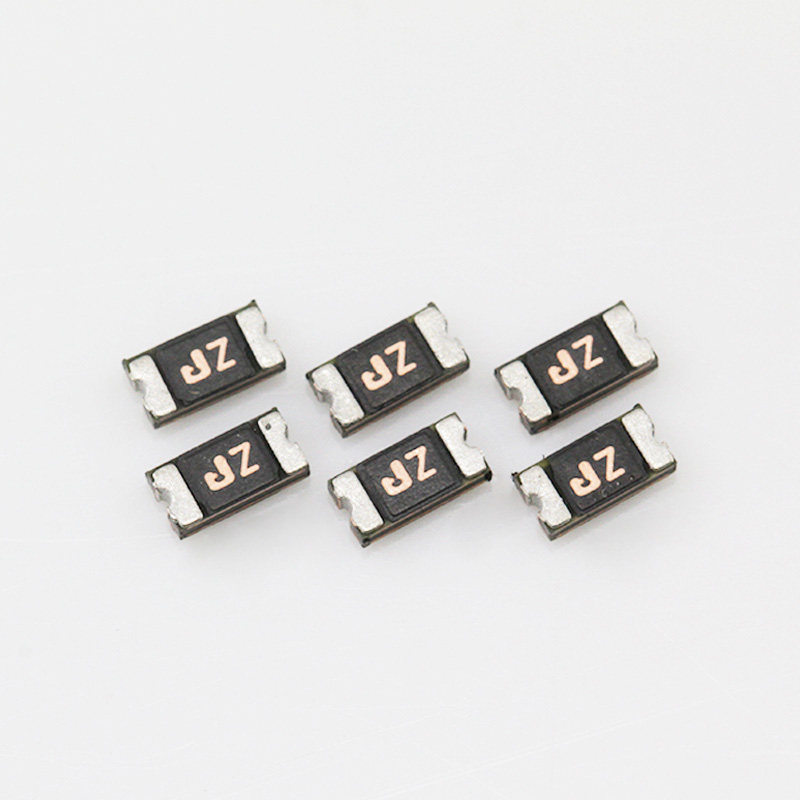

（ASMD1206-005 SMD貼片保險絲實拍圖）
ASMD1210-005絲印“JA”，額定電流為50mA，觸發電流為0.15A，最大電流為100A，此料號的貼片保險絲能做到三個電壓為30V常規電壓、13.2V及60V特殊電壓，此料號貼片保險絲觸發時產生的功率為0.6W，當經過保險絲的電壓為0.25A時，保險絲觸發的時間為1.5S，此料號保險絲最小內阻為2.8Ω，上機焊接一小時后的最大電阻為50Ω，封裝尺寸為1210封裝：3.2mm*2.5mm。此顆料號的包裝方式為卷盤包裝，包裝數量為4000pcs/reel。此型號主要運營于電池PCM、游戲機端口保護、USB集線器，端口和外圍設備、光盤驅動器、機頂盒和HDMI、通用電子等領域。

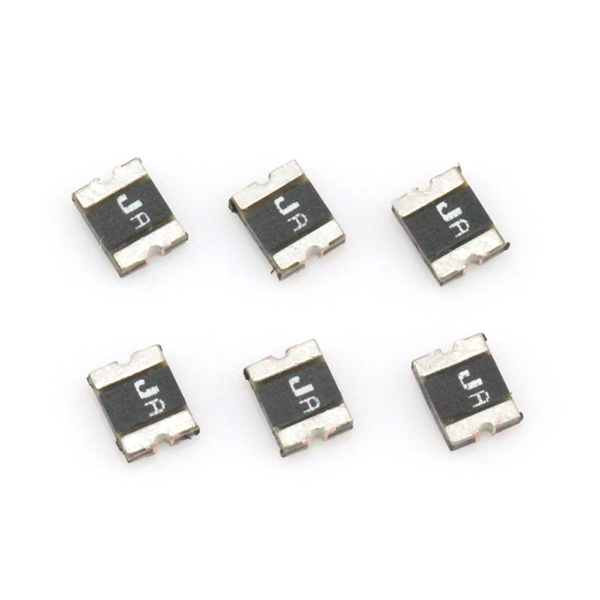

（（ASMD1210005 SMD貼片保險絲實拍圖））
深圳集電通50mA小電流SMD貼片保險絲推薦采用回流焊接方式，紅外光譜，氣相爐、熱空氣爐中，氮氣環境，無鉛焊接。推薦刷錫厚度最大為0.25mm，產品可以使用行業標準的方法和溶劑清洗。需要注意的是：1、所有的溫度是在焊接時，在產品上所測量出來的； 2、如果回流溫度超過推薦參數要求，產品可能無法滿足性能要求。
