貼片保險絲在鋰電池中的應用技術
在電子科技迅速發展的今天，手機，數碼想家（攝像機），PDA、MP3/4等等，越來越多的產品開始使用鋰電池作為系統電路的供電電源，對電源的要求注重鋰電池體積要小，能量密度要高，并且無記憶效應，還可循環多次使用等優點。然而鋰電池爆炸事故近來也時有發生。
在2009.1.30廣州越秀區東華南路聯想電腦專賣店內發生一起手機鋰電池爆炸事件，店內一名年輕男子頸部大動脈破裂，當場死亡，這類新聞在近年來也是層出不窮，所以對于鋰電池的安全性也越來越引起人們的重視。鋰電池保護板選擇合適的貼片保險絲也就顯得非常重要了，今天，小編給大家仔細講解下鋰電池的相關知識。
單節鋰電池主要是由電芯和電池保護板組成；保護板主要的功能是過度充放電保護以及過電流或者短路的保護；保護板的而主要元器件有保護IC2，MOSFET3，SMDFUSE。
鋰電池保護板上保險絲的選擇一般包括封裝（根據客戶的線路板決定試用尺寸，一般用1206/0603尺寸）、額定電壓（24V以上）、額電電流（要考慮保險絲在保護板上的是2次保護，所以要考慮到保護IC的保護延遲時間來確定保險絲熔斷時間，一般采用5A）、冷電阻（15mΩ以下）、安規要求（UL認證）、符合RoHS要求和Halogen-Free要求。(相關閱讀：自恢復保險絲在鋰電池中的應用)

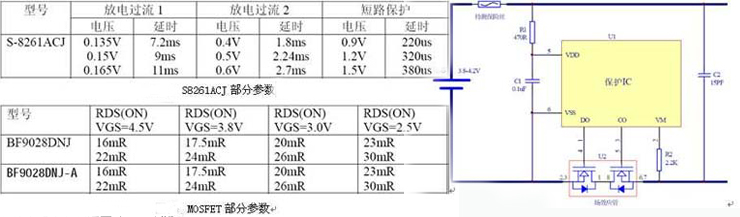

下面舉例說明在鋰電池中保險絲的選擇，如圖所示電路板，保護IC采用SII(精工)S8261ACJ，采用的MOS管為BF9028DNJ/BF9028DNJ-A,部分參數如圖所示.
參數電路圖
A：保護電路工作正常。
保護IC過電流保護原理：電流當放電電流過大或短路情況發生時,保護IC將激活過(短路)電流保護,此時過電流的檢測是將PowerMOS的Rds(on)當成感應阻抗用以監測其電壓的下降情形,若比所定的過電流檢測電壓還高則停止放電。(相關知識：如何選擇貼片保險絲)
根據公式‘V-(過電流檢測電壓)=I(放電電流)*Rds(on)*2’可以算出放電電流達到多少保護IC開始進行保護作用。
短路保護情況：當過電流檢測電壓0.9V，MOS管內阻取最大值時候，可以檢測過電流將為最小值。算出此時過電流值為15A，此時保護IC保護延遲時間320us；當過電流檢測電壓1.5V，MOS管內阻取最小值時候，可以檢測過電流將為最大值；算出此時過電流值為46.875A，此時保護IC保護延遲時間380us。
結論1：需求保險絲在46.875A時候熔斷時間要大于380us，才能保證短路保護情況下保險絲不會先于保護IC熔斷。
B：保護電路工作異常，此時保護IC對短路不能起到保護作用，當負載出現短路時候需要保險絲快速熔斷。
考慮因素有：電芯電壓（3.8～4.2V）；電芯內阻（<150mΩ）；保護板內阻（MOS管內阻＋保險絲內阻（15mΩ）＋PCB板內阻（10mΩ））；短路負載內阻（0～100mΩ）
要考慮保險絲的快速熔斷，所以就考慮短路電流的最小值，可以算出短路電流最小值11A。
結論2：此要求保險絲在11A電流情況下快速熔斷。
綜合A，B兩種情況，此保護板上選用集電通JFC0603-1500FS可以滿足要求。
從實例1，2可以看出，單節鋰電池上選擇保險絲需要考慮到保護IC的短路保護時間。所以保險絲的選擇也是非常重要，考慮因素非常多，需要工程師很細心的計算以及采購商對質量的辨識度。
