氣體放電管的主要參數和設計實例
網名為“孟小信”的客戶發來郵件說道：我是一名保險絲愛好者，最近在研究氣體放電管的相關知識，可是關于一些氣體放電管的參數問題不是很明白，可不可以講解下，有設計實例就更好了。
所以，今天小編在這里統一回復，關于氣體放電管的主要參數和設計實例，簡單講解如下：
1)反應時間指從外加電壓超過擊穿電壓到產生擊穿現象的時間，氣體放電管反應時間一般在μs數量極。
2)功率容量指氣體放電管所能承受及散發的最大能量，其定義為在固定的8×20μs電流波形下，所能承受及散發的電流。(相關閱讀：放電管類型和選型方法)
3)電容量指在特定的1MHz頻率下測得的氣體放電管兩極間電容量。氣體放電管電容量很小，一般為≤1pF。
4)直流擊穿電壓當外施電壓以500V/s的速率上升，放電管產生火花時的電壓為擊穿電壓。氣體放電管具有多種不同規格的直流擊穿電壓，其值取決于氣體的種類和電極間的距離等因素。
5)溫度范圍其工作溫度范圍一般在-55℃～+125℃之間。
集電通防雷管的應用
氣體放電管的設計實例主要有電話機和傳真機比較普遍，還有氣體放電管和壓敏電阻組合構成的抑制電路，下面一起簡單給大家講解下：
1)電話機/傳真機等各類通訊設備防雷應用
如圖所示。特點為低電流量，高持續電源，無漏電流，高可靠性。
氣體放電管的原理、選型及設計實例分析
2)氣體放電管和壓敏電阻組合構成的抑制電路

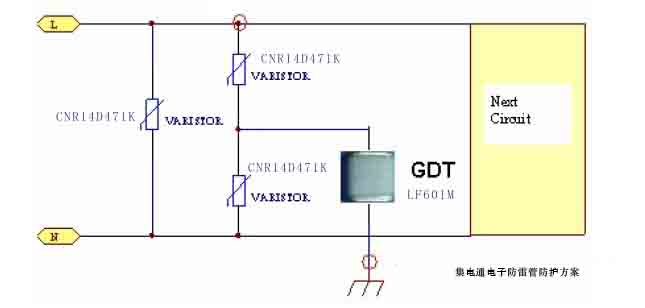

下圖是氣體放電管和壓敏電阻組合構成的浪涌抑制電路。由于壓敏電阻有一致命缺點：具有不穩定的漏電流，性能較差的壓敏電阻使用一段時間后，因漏電流變大可能會發熱自爆。為解決這一問題在壓敏電阻之間串入氣體放電管。在這種串聯組合支路中，氣體放電管起一個開關作用，當沒有暫態過電壓作用時，它能將壓敏電阻與系統隔離開，使壓敏電阻中幾乎無泄漏電流，從而有效地減緩壓敏電阻性能衰退。(推薦閱讀：10KA三級防雷管帶引腳6*8.5mm系列氣體放電管JTA36H)
集電通防雷管防護方案
以上就是小編整理的相關氣體放電管的主要參數和設計實例，相信大家看完對氣體放電管有了一個更深的認識和了解，歡迎廣大客戶或者興趣愛好者朋友給小編留言，知識交流，產品疑惑解答盡在聯系我們頁面。
