LED電路應該如何保護？
自從人類學會鉆木取火以來，照明經歷了從火、油到電的發展歷程。照明工具經歷過無數的變革，出現過火把、動物油燈、植物油燈、蠟燭、煤油燈到白熾燈、日光燈，發展到現在琳瑯滿目的裝飾燈、節能燈等，可以說一部照明的歷史正是人類發展歷史的見證。
現如今，LED燈的使用越來越廣泛，工程師們對LED的研究也越來越精湛，在LED電路中，工程師們一直在研究的道路上尋找著更完善的電路解決方案，那么，我們對LED電路應該如何保護呢，請容小編細細道來。（相關知識：自恢復保險絲PPTC可用于LED驅動裝置輸入及輸出保護）
深圳市集電通實業有限公司專業人士說道：關于LED電路保護方案，我們一般分為一下三個方面。
1.保護電路中采用保險絲(管)
由于保險絲是一次性的，且反應速度慢，效果差、使用麻煩，所以保險絲不適宜用于LED燈成品中，因?yàn)長ED燈現在主要是在城市的光彩工程和亮化工程。它要求LED保護電路要很苛刻：在超出正常使用電流時能立即啟動保護，讓LED的供電通路就被斷開，使LED和電源都能得到保護，在整個燈正常后又能夠自動恢復供電，不影響LED工作。電路不能太復雜體積不能太大，成本還要低。所以采用保險絲的方式實現起來很困難。
2.使用瞬態電壓抑制二極管（簡稱TVS）
瞬態電壓抑制二極管是一種二極管形式的高效能保護器件。當它的兩極受到反向瞬態高能量沖擊時，能以10的負12次方秒極短時間的速度，使自己兩極間的高阻立即降低為低阻，吸收高達數千瓦的浪涌功率，把兩極間的電壓箝位元在一個預定的電壓值，有效的保護了電子線路中的精密元器件。瞬態電壓抑制二極管具有回應時間快、瞬態功率大、漏電流低、擊穿電壓偏差一致性好、箝位元電壓較易控制、無損壞極限、體積小等優點。（相關知識：TVS二極管在電路設計中的六大應用）
但是在實際使用中發現要尋找滿足要求電壓值的TVS器件很不容易。LED燈的損壞主要是因?yàn)殡娏鬟^大使晶片內部過熱造成的。TVS只能探測過電壓不能探測過電流。要選擇合適的電壓保護點很難掌握，這種器件就無法生產也就很難在實際中使用。

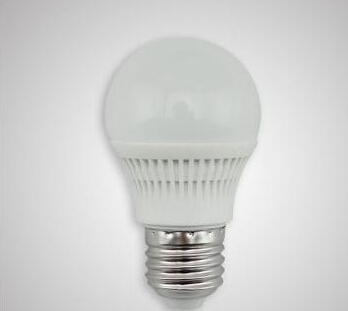

LED
3.選擇自恢復保險絲
自恢復保險絲又稱為高分子聚合物正溫度熱敏電阻PTC，是由聚合物與導電粒子等構成。在經過特殊加工后，導電粒子在聚合物中構成鏈狀導電通路。當正常工作電流通過（或元件處于正常環境溫度）時，PTC自恢復保險絲呈低阻狀態；當電路中有異常過電流通過（或環境溫度升高）時，大電流（或環境溫度升高）所產生的熱量使聚合物迅速膨脹，也就切斷了導電粒子所構成的導電通路，PTC自恢復保險絲呈高阻狀態；當電路中過電流（超溫狀態）消失后，聚合物冷卻，體積恢復正常，其中導電粒子又重新構成導電通路，PTC自恢復保險絲又呈初始的低阻狀態。在正常工作狀態自恢復保險管的發熱很小，在異常工作狀態它的發熱很高阻值就很大，也就限制了通過它的電流，從而起到了保護作用。在具體的電路中，可以選擇：
①分路保護。一般LED燈是分成很多串接支路。我們可以在每個支路的前面加一支PTC元件分別進行保護。這種方式的好處是精確性高，保護的可靠性好。（推薦知識：LED洗墻燈的防雷保護應用了哪些主要電子元器件）
②總體保護。在所有光珠的前面加接一支PTC元件，對整燈進行保護。這種方式的好處是簡單，不占體積。對于民用產品來說，這種保護在實際使用中的結果還是令人滿意的。
以上就是小編為大家簡單整理的相關LED電路應該如何保護的知識，如果還有什么不明白的地方，歡迎大家在聯系我們頁面給小編留言，我們會在第一時間給您答復。
