如何設計芯片保險絲
如何設計芯片保險絲--在電子產品中，芯片保險絲具有兩種作用：即保護最終用戶免受傷害並保護電路不被損壞。這些功能使設備用戶和廠家同時受益。 過去10年，市場對服務於信息技術、移動和消費應用電子設備的需求在急劇上升。伴隨這壹迅速增長的需求是電子設備發生意外情況的風險也加大，需借助類似芯片保險絲等過流保護器件規避電氣過載等風險。
在分析市場上各種芯片保險絲的電氣特性前，最重要的是首先了解每種技術背後的基本設計原則。
如何設計芯片保險絲--標準熔絲可能以置於內充空氣或沙子的密封陶瓷或玻璃管內的金屬線為基礎，但芯片保險絲則基於完全不同的原則。大多數芯片保險絲看似標準芯片器件且由單或多層陶瓷基板制成。以前的壹些老設計則以類似印刷線路板(PCB)那樣的環氧玻璃纖維基板為基礎。(相關知識：快速熱水龍頭不能采用可自動復位的保險絲)

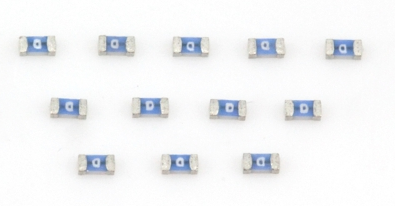

保險絲
單層基板上或多層基板內的熔斷元件是基於如銅、金，或類似銅-錫(Cu-Sn)或銀-鈀合金那樣的高導電材料。這些復合材料可提升保險絲承受浪湧電流的能力。但它們對熱應力的響應往往不太穩定，這增加了在歷經多個浪湧周期後不正確熔斷的可能性。
如何設計芯片保險絲--為取得預期特性，根據基底類型，熔斷元件可能是激光調割的厚膜沈積也可能是化學蝕刻的金屬層。還可能采用熔焊的金線。因形狀和厚度是確定的，所以若電流達到壹定水平，熔斷元件在過載條件下經歷壹定時間後就將熔斷。
為了履行其作為芯片組件功能層的職能，熔斷元件必須不受環境條件的影響。對單層芯片保險絲來說，熔斷元件上通常塗覆漆環氧樹脂。多層片式保險絲的熔斷元件則由於各基板層而自然獲得了保護。由於芯片保險絲可工作在高達7～8A的額定工作電流下，所以它們要求表貼器件(SMD)連接具有低阻抗特性。（推薦知識：自恢復保險絲的過流保護作用）
